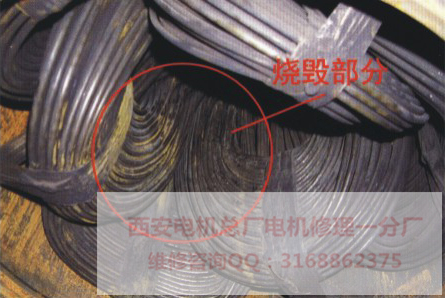

本文由西安電機總廠電機修理分廠編輯部發，轉載請注明原文鏈接地址：http://www.mqvhkai.com.cn/changjian/66.html【西安電機修理廠電話：18602993993】修理電機師傅通過水泵電機燒壞實例來分析原因及防范措施，有一家水電熱力公司付力泵站發生一起水泵電機燒損事故。在2#水泵投入運行時，水泵電機發生了短路，使A、B、C三相引線在與繞組連接處全部崩斷，經檢查其它部位無故障。這起事故造成付力地區供水系統中斷2h，影響了熱電廠和3個礦井的正常生產，后果十分嚴重。

1　電機基本情況

額定容量：300kW;額定電壓：6kV;型號：JS138-4;標準：JB568-64;接線：Y/Y;絕緣等級：B級;轉速：1480r/min;出廠日期：1973年。

經修理電機師傅核查：該電機運行狀態正常，總體絕緣良好，沒有受潮跡象;1999年絕緣試驗項目全部合格;控制設備為高壓真空交流接觸器;無單獨過電壓保護裝置(金屬氧化物避雷器或其它避雷器及電容或阻容吸收裝置);自1999年11月16日停運至本次投運。

2　事故原因分析

因為這臺電機沒有專用的操作過電壓保護裝置，在電機停運或啟動不成功時，真空交流接觸器截流而產生過電壓是造成這起事故的原因。據有關資料介紹，由于真空交流接觸器的斷弧能力很強，在開斷高壓電動機也即開斷感性負載時，它將產生3種類型的過電壓：①截流過電壓;②三相同時開斷過電壓;③高頻重燃過電壓。

截流過電壓主要發生在電動機空載運行(停運過程)開斷時，當電機空載時通過電機的電流主要是感性電流，電感儲存著大量的電磁能，由于真空交流接觸器動作速度快、熄弧能力強，電感電流在過零值前被強迫截斷，在不發生重燃的情況下，繞組電感L和雜散電容之和C形成振蕩回路，會產生很高的過電壓，據有關修理電機實際案例的資料介紹通常可達額定電壓的4倍左右，也有過7.4倍的記錄。這種過電壓倍數很高，雖然儲能不大，但如果沒有保護措施也足以擊穿電氣設備主絕緣的薄弱環節。對于電機而言，由于自身的絕緣程度比較低，而且沒有其它充油電氣設備絕緣的自恢復能力，因此，遭受的損害會更大一些。這種情況一般在電機停運時已埋下隱患，在電機啟動時發生事故。

       而更高的過電壓則發生在電動機起動或制動過程中開斷電流，也就是說在電機啟動時，由于某種原因啟動不成功，交流接觸器合上后馬上又斷開，這時的啟動電流很大而且主要為感性電流，真空交流接觸器可能多次重燃，而出現陡度很大的過電壓，對電機的危害更大，因此在修理電機時必須選擇專用的、低保護水平的、有串聯間隙的金屬氧化物避雷器加以保護。

      三相同時開斷，必然有兩相的截流值很大，所以實際上是一種截流過電壓的表現形式。高頻重燃過電壓是由于開斷后產生的高頻振蕩，使交流接觸器發生多次重燃造成的。其頻率高達105～106Hz，陡度極大，幅值隨著重燃次數的增加而提高。開斷高壓電動機過電壓容易損壞斷路器，并嚴重危害電動機的主絕緣和匝間絕緣。電動機容量越小，這種過電壓倍數越高。當6kV電動機容量小于200kW時，或者采用真空交流接觸器控制時應采取必要的保護措施。

3　經過以上分析，我們對修理電機前的防范措施

為防止由于過電壓而發生事故，應采取一定的保護措施：

(1)在電動機與交流接觸器之間裝設金屬氧化物避雷器，避雷器的參數應與電動機的絕緣水平相配合。

(2)為了降低過電壓陡度，可在避雷器旁并聯一組0.5μF左右的電容器。

(3)在回路中并接電容-電阻限壓裝置，電容和電阻串聯。電容可為0.5～5μF，電阻可為數十至數百Ω。其作用是消耗過電壓的能量，并限制重燃時的高頻電流。

4　結論

經過認真分析事故原因及正確采取防范措施，修理電機師傅為公司內所有的水泵電機都安裝了這些保護措施，從運行一年的情況來看，這些措施安全可靠，再未發生過電機燒損事故。
