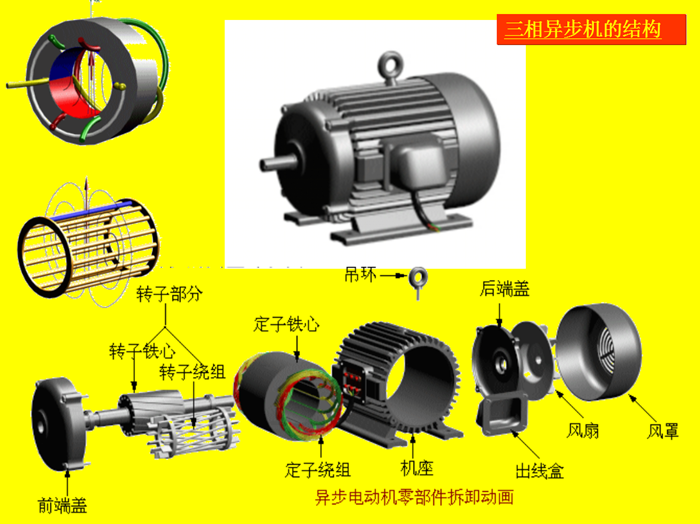

一、三相異步電動機的基本結構

基本結構：

定子   定子鐵心：嵌放繞組，提供磁路。

         定子繞組：產生旋轉磁場。

轉子  轉子鐵心：嵌放繞組，提供磁路。

     轉子繞組：感應出電勢、電流。

     轉子繞組： 籠型

                     繞線型

材料：鐵心均由硅鋼片疊壓而成；

二、三相異步電動機各部件的一般拆卸步驟

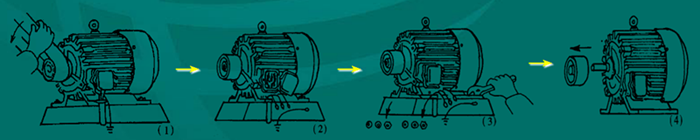

1. 切斷電源,卸下皮帶;

2. 拆去接線盒內的電源接線和接地線;

3. 卸下底腳螺母、彈簧墊圈和平墊片;

4. 卸下皮帶輪;

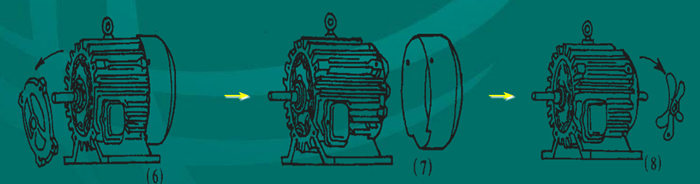

5. 卸下前端蓋;

    可用大小適宜的扁鑿，插在端蓋突出的耳朵處，按端蓋對角線依次向外撬，直至卸下前端蓋。

 6. 卸下風葉罩。

 7.  卸下風葉。

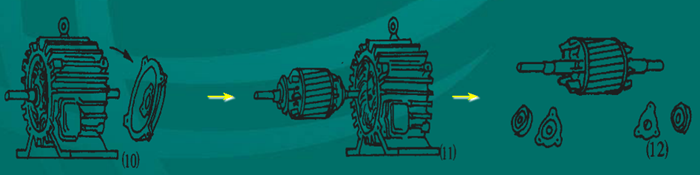

8.卸下后端蓋。

9.卸下轉子

     在抽出轉子之前，應在轉子下面和定子繞組端部之間

  墊上厚紙板，以免抽出轉子時碰傷鐵心和繞組。

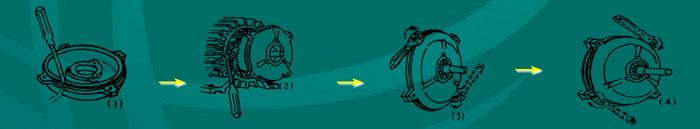

10.最后用拉具拆卸前后軸承及軸承內蓋。

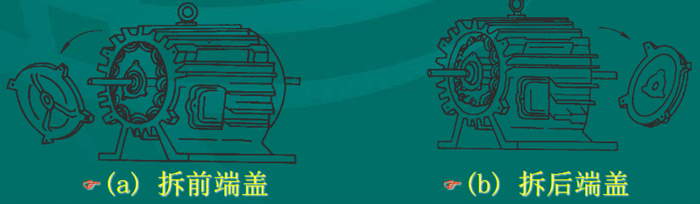

端蓋拆卸的步驟

拆卸端蓋前，應在機殼與端蓋接縫處做好標記。然后旋下固定端蓋的螺絲。通常端蓋上都有兩個拆卸螺孔，用從端蓋上拆下的螺絲旋進拆卸螺孔，就能將端蓋逐步頂出來。

   若沒有拆卸螺孔，可用大小適宜的扁鑿，插在端蓋突出的耳朵處，按端蓋對角線依次向外撬，直至卸下端蓋。

    但要注意，前后兩個端蓋拆下后要標上記號，以免將來安裝時前后裝錯。

端蓋的安裝步驟：

   (1)鏟去端蓋口的臟物；

 (2)鏟去機殼口的臟物,再對準機殼上的螺絲

    孔把端蓋裝上；

 (3) 插上螺絲,按對角線一先一后把螺絲旋緊,切不可有松有緊,以免損傷端蓋。

注意事項:

   在固定端蓋螺絲時,不可一次將一邊端蓋擰緊,應將另一邊端蓋裝上后,

兩邊同時擰緊。要隨時轉動轉子,看其是否能靈活轉動,以免裝配后電動機

旋轉困難。

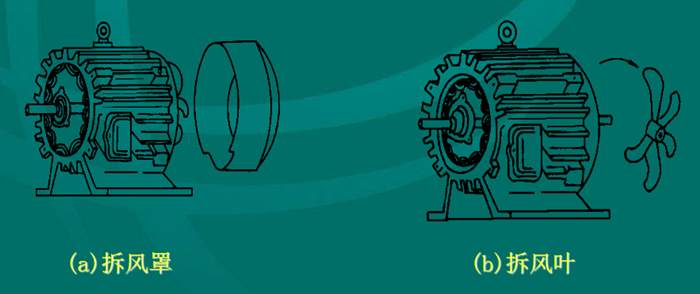

風罩和風葉的拆卸步驟

   1.選擇適當的旋具，旋出風罩與機殼的固定螺絲，即可取下風罩。

 2. 將轉軸尾部風葉上的定位螺絲或銷子擰下，用小錘在風葉四周輕輕

地均勻敲打，風葉就可取下，如圖所示。若是小型電動機，則風葉通常不

必拆下，可隨轉子一起抽出。

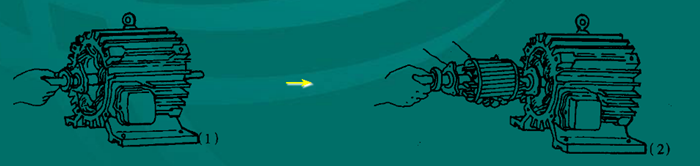

轉子的拆卸方法：

拆卸小型電動機的轉子時，要一手握住轉子，把轉子拉出一些,隨后用另一只手托住轉子鐵心漸漸往外移,如圖所示。

   要注意，不能碰傷定子繞組。
