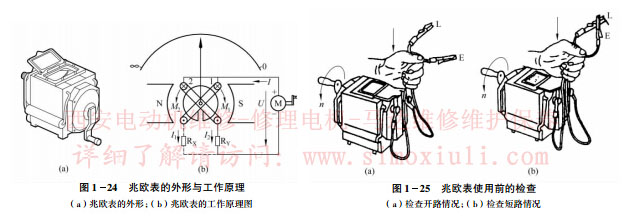

兆歐表主要由手搖直流發電機（有的用交流發電機加整流器〕 、磁電式流比計及接線樁（L 、E 、G 〕 三部分組成．其外形與工作原理如圖l-24 所示

1)兆歐表的選用。測量額定電壓在500V以下的設備或線路的絕緣電阻時．可選用500V或1000V 兆歐表；測量額定電壓在500V以上的設備或線路的絕緣電阻時，應選用lO —2500 V兆歐表；測量瓷瓶時．應選用2500 —5000 V兆歐表。
     量程的選用一般測量低壓電器設備絕緣電阻時可選用0-200V兆歐表。
2)兆歐表使用前的檢查。使用前耍檢查兆歐表是否正常，為此要作一次‘開路”和“短路”檢查試驗。作“開路”試驗時．是將兆歐表的L 、E 接線端鈕隔開（‘開路”) ．如圖l-25a 所示．用右手搖動手柄．左手拿表的接線端鈕．并用左手掌按住表．以防搖動手柄時儀表晃動，使測量不準確。當表的指針指向“∞”處．說明（“開路”試驗合格。再把表的接線端鈕L、E 合在一起（短路）．如圖1-25b所示．緩慢搖動手柄．指針應指向“0 ”處。如果搖幾下，指針便指零．要馬上停止搖動手柄．因為已經表明此表的“短路－試驗合格．如果再繼續搖下去．會損壞儀表的。
如果上面的兩個檢驗不合格，.則說明兆歐表異常．需修理好之后再使用。

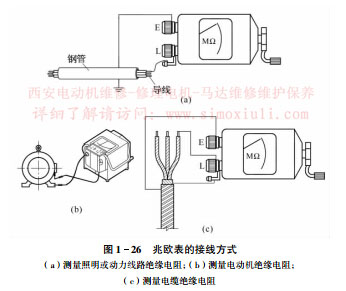

（3 ）兆歐表的接線和測量方法。兆歐表有三個接線柱．其中兩個較大的接線柱上分別有“接地”( E ）和“線路”（L ) ．另一較小的接線柱上標有“保護環”或“屏蔽”（ G ）。接線方式，如圖1-26 所示。

① 測量照明或電力線路對地的絕緣電阻：將兆歐表接線柱的“ E ”可靠接地．" L ”接到被測線路上．如圖1-26a 所示。線路接好后．可按順時針方向搖動兆歐表的發電機搖把，轉速由慢變快．一般約120 r / min ，待發電機轉速穩定時．表針也穩定下來，這時表針指示的數值就是所測得的絕緣電阻值。
② 測量電動機的絕緣電阻：將兆歐表接線柱的“E ”接機殼，“ L ”接到電機繞組上．如圖l -26b 所示。
③ 測量電纜的絕緣電阻：測量電纜的導電線芯與電纜外殼的絕緣電阻時．除將被測兩端分別接“E ”和“L ”兩接線柱外．還需將“ G ”接線柱引線接到電纜殼芯之間的絕緣層上．如圖l-26c所示。
( 4 ）使用兆歐表時的注意事項。

①測量電氣設備的絕緣電阻時．必須先切斷電源．然后將設備進行放電．以保證人身安全和測量準確。

②兆歐表接線柱上引出線應用多股軟線．且要有良好的絕緣．兩根引線切忌絞在一起．以免造成測量數據的不準確。
