一般通過上期電機修理常見量具中幾種尺的分享，我們能夠量取大部分的工件數據，但是想要更加精確測量工件，就需要更加精確的量具，那么今天我們就來分享下游標卡尺、千分尺、量角器和塞尺等的正確使用方法和注意事項。以便后期能夠快速使用這些常見電機修理量具。

6 ）游標卡尺

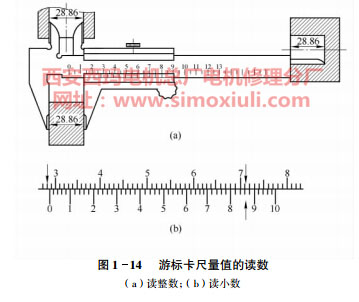

游標卡尺（圖1-14）是一種中等精度的量具，它可直接測量出工件的內外尺寸和電磁線直徑。

用游標卡尺測量尺寸時．應先校準零位。測量外尺寸．應先將兩卡腳張開得比被測尺寸稍大些．測量內尺寸則應將兩卡腳張開得比被測尺寸較小些．將固定卡腳的測量面貼靠工件，然后輕輕用力使副尺上的活動卡腳的測量面也貼緊工件．且兩卡腳測量面的連線與被淵件表面垂直，擰緊制動螺釘，讀出讀數。
游標卡尺測量值的讀數方法分3 步進行：
( l ）讀整數。副尺零線左邊主尺上的第一條刻線是整數的毫米值。
( 2 ）讀小數。在副尺上找出那一條刻線與度尺刻度對齊，從副尺上讀出毫米的小數值。
( 3 ）將上述兩數值相加．即為游標卡尺測得的尺寸。

7 ）千分尺

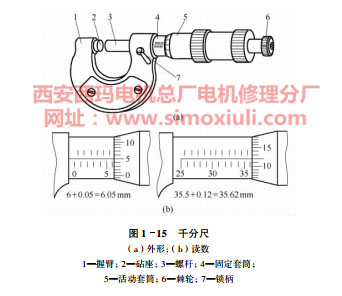

千分尺又稱分厘卡，它是一個精度較高的量具．用來測量線徑較小的電磁線，如圖1-15所示。用千分尺測量和讀數的步驟如下：
( l ）測量前將千分尺的測量面擦拭于凈，然后檢查零位的準確性。
( 2 ）將工件被測表面擦拭干凈．保證測量準確。

( 3 ）用單手或雙手握持千分尺對工件進行測量。一般先轉動活動套管5，當千分尺的測量面剛接觸到工件表面時改用棘輪6，當聽到測力控制裝置發出“嗒嗒”聲，停止轉動，即可讀數。

( 4 ）讀數時，要先看清內套筒（固定套筒）4上露出的刻線，讀出毫米數或半毫米數，然后再看清外套筒（活動套筒）5 的刻線和內套筒的指向線所對齊的數值（每格為0.01mm ) ，將兩個讀數相加．其結果就是測量值。圖l-15b，所示的讀數為6 + 0.05 =6.05mm.
    使用時要注意不能用千分尺測量粗糙的表面；使用后應擦凈測量面并加油防銹．放人盒中。

8 ）量角器

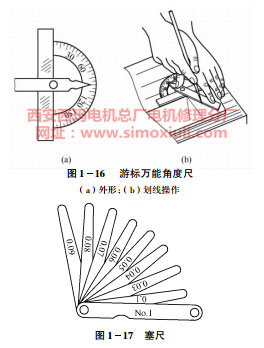

常用的址角器是游標萬能角度尺《 圖1-16 》 ．用來劃角度線或測量角度。

9 ）塞尺
塞尺也稱厚薄規．主要用于檢驗工件兩農面ll ］的Ilil 隙大?。珉姍C定子與轉子間的氣隙。塞尺是成套組合的．如圖1- 17 所示。成套塞尺的編組和厚度尺寸由標準視定。標準中塞尺的厚度范同有0.02 ～0.1Omm 、0.02～0.50mm和0.05～ 1.00mm等。每種規范中的塞尺．其厚度系列有若干片．
使用塞尺前，應擦凈塞尺和工件上的灰塵和污垢．并檢查塞尺片外觀是否有明顯的缺陷．不能有折益的痕跡。

在檢驗工件時．先用較薄的片試塞．直到塞進去松緊適度為止，這時塞尺的厚度就是被測間隙的尺寸。必要時．可把幾片塞尺疊加一起使用．此時塞尺片尺寸之和就是間隙址的大小。但疊加使用時．檢驗誤差較大。注意．由于塞尺很薄．使用時不可用力硬塞，以防彎曲和折斷。
側量完畢后，塞尺要涂上防銹油．并折合到保護板內。
